Сыйымдылығы: | 3,0Тх 1,5м |
Максималды көтеру биіктігі: | 9,2 м |
Максималды көтеру биіктігі (жер асты): | 40м/104м |
Максималды жұмыс радиусы: | 8,25 м x 0,21 Т |
Өлшемі: | 2890 мм x 800 мм x 1700 мм |
Салмағы: | 2140 кг |

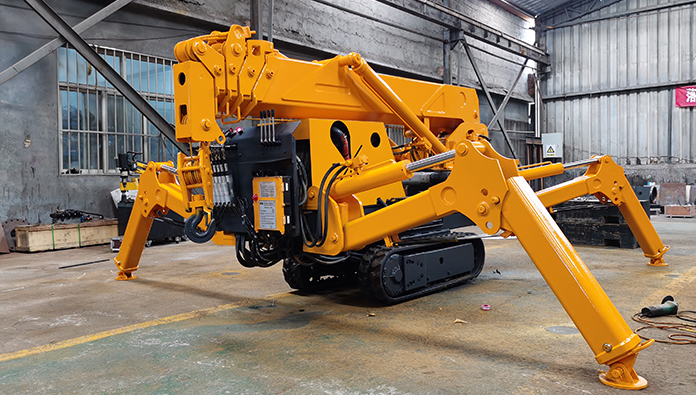

SS3.0 әмбебап, қуатты және ықшам, дәлдіктегі инженерия мен теңдесі жоқ көтеру технологиясы үшін эталонды белгілейді.
8,98 м жебе 9,2 м ең жоғары көтеру биіктігін қамтамасыз етеді, ал қосымша Fly Jib 1500 мм үлкен қашықтықты қамтамасыз етеді.
SS3.0 кранның қауіпсіз жұмыс ауқымынан тыс жұмыс істеуіне жол бермейтін қауіпсіз жүктеме көрсеткішін қоса алғанда, Lift-Smart жетілдірілген қауіпсіздік жүйесін пайдаланады.

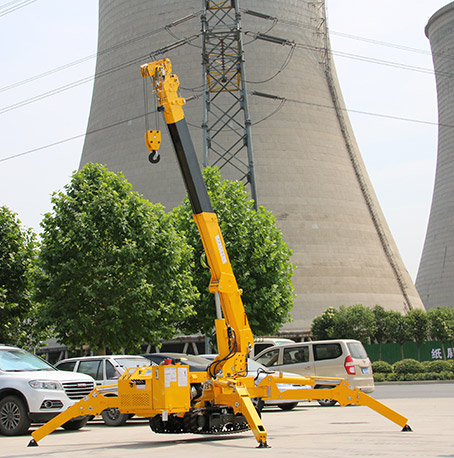

SS3.0 құрылыс жұмыстары мен зауыттық қызмет көрсетуден бастап болат жақтауды орнатуға, қаптаманы орнатуға, темір жолға техникалық қызмет көрсетуге және т.б. қолданбалардың кең ауқымында қолданылды.
Үлгі |
SS3.0 |
|
Техникалық сипаттама |
2,95Тхл,3м |
|
Максималды жұмыс радиусы |
8,3мх0,14Т |
|
Жерді көтерудің максималды биіктігі |
9,2 м |
|
Жерасты көтерудің максималды биіктігі |
40 м (1 рет); 104 м (1 рет) 104 м(1 рет 1 рет)选配 Опция |
|
Лебедка құрылғысы |
Ілмек жылдамдығы |
4 рет: төмен жылдамдық: 0-5,3 м/мин жоғары жылдамдық: 0-10,2 м/мин
|
|
Арқан түрі |
e7,7мм x50м |
Телескопиялық жүйе |
Бум түрі |
Толық автоматты 5 секция |
|
Бум ұзындығы |
2,66-8,98 м |
Жоғары және төмен |
Бум бұрышы/уақыты |
0° -75° /14сек |
Айналмалы жүйе |
Бұрылыс бұрышы/уақыты |
0° -360° (үздіксіз) /40сек |
Тіреуіш |
Максималды кеңейтілген өлшемдер |
4290 мм x 3885 мм |
Тарту жүйесі |
Жаяу жүру жолы |
Гидравликалық қозғалтқыш |
Жаяу жүру жылдамдығы |
0-1,6 км/сағ |
|
Жердің ұзындығы x ені x2 |
1000ммx200ммx2 |
|
Баға қабілеттілігі |
20° |
|
Жер қысымы |
51Кпа |
|
Қауіпсіздік құрылғылары |
Бір кілтті нивелирлеу, айналу моментін шектегіш, биіктік шектегіш, кран тірегі сенсоры, дабыл құрылғысы, апаттық түйме |
|
Жүйе кернеуі |
DC12V |
|
Дизельдік қозғалтқыш (қосымша) |
Үлгі |
3TNV70 |
Ауыстыру |
0,854л |
|
Максималды шығыс |
10,3 кВт |
|
Бастау әдісі |
Электрмен іске қосу |
|
Жанармай багының сыйымдылығы |
11л |
|
Жұмыс температурасы |
-5° C-40° C |
|
Батарея сыйымдылығы |
12В 45Ач |
|
Бензин қозғалтқышы |
Үлгі |
GX390 |
Ауыстыру |
389 мл |
|
Максималды шығыс |
7,0 кВт |
|
Бастау әдісі |
Кері старт/Электрлік іске қосу |
|
Жанармай багының сыйымдылығы |
6,1 л |
|
Жұмыс температурасы |
-5° C-40° C |
|
Батарея сыйымдылығы |
12В 45AH |
|
Электр қозғалтқышы |
Қуат көзінің кернеуі |
(Стандартты) AC380v |
Қуат |
4КВт |
|
Қашықтықтан басқару |
Түр |
BOX1.1 (қосымша) |
Жұмыс ауқымы |
100 м |
|
Су өткізбейтін стандарттар |
IP67 |
|
Өлшем |
Ұзындығы x ені x биіктігі |
2900ммx800ммx1700мм |
Салмағы |
Көлік салмағы |
2300 кг |

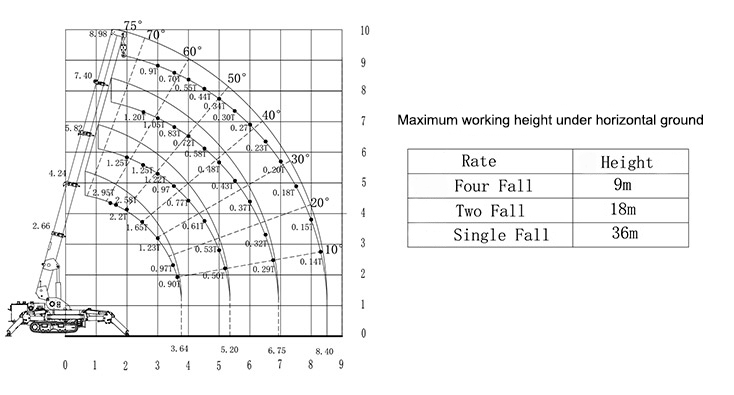

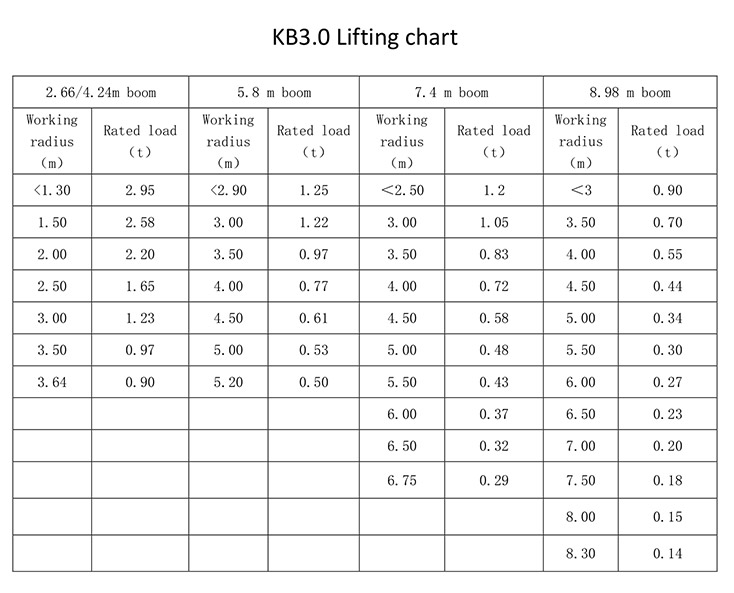

Максималды позициялардағы жалпы номиналды жүктеме тіректері
2,56/4,18 м бум |
5,8 м бум |
7,34 м бум |
8,92 м бум |
||||
Жұмыс радиусы (м) |
Номиналды жүктеме(t) |
Жұмыс радиусы (м) |
Номиналды жүктеме (т) |
Жұмыс радиусы (м) |
Номиналды жүктеме(t) |
Жұмыс радиусы (м) |
Номиналды жүктеме (т) |
≤1.3 |
2.95 |
≤2,9 |
1.25 |
≤2.5 |
1.2 |
≤3 |
0.9 |
1.5 |
2.58 |
3 |
1.22 |
3 |
1.05 |
3.5 |
0.7 |
2 |
2.2 |
3.5 |
0.97 |
3.5 |
0.83 |
4 |
0.55 |
2.5 |
1.65 |
4 |
0.77 |
4 |
0.72 |
4.5 |
0.44 |
3 |
1.23 |
4.5 |
0.61 |
4.5 |
0.58 |
5 |
0.34 |
|
|
|
|
6 |
0.37 |
6.5 |
0.23 |
|
|
|
|
6.5 |
0.32 |
7 |
0.2 |
|
|
|
|
6.75 |
0.29 |
7.5 |
0.18 |
|
|
|
|
|
|
8 |
0.15 |
|
|
|
|
|
|
8.3 |
0.14 |
Кез келген басқа позициялардағы жалпы номиналды жүктеме тіректері
2,56/4,18 м бум |
5,8 м бум |
7,34 м бум |
8,92 м бум |
||||
Жұмыс радиусы (м) |
Номиналды жүктеме(t) |
Жұмыс радиусы (м) |
Номиналды жүктеме (т) |
Жұмыс радиусы (м) |
Номиналды жүктеме(t) |
Жұмыс радиусы (м) |
Номиналды жүктеме (т) |
<1,30 |
1.80 |
<2,90 |
0.55 |
<3,60 |
0.40 |
<4.00 |
0.33 |
1.50 |
1.72 |
3.00 |
0.53 |
4.00 |
0.33 |
4.50 |
0.28 |
2.00 |
1.20 |
3.50 |
0.41 |
4.50 |
0.28 |
5.00 |
0.23 |
2.50 |
0.80 |
4.00 |
0.33 |
5.00 |
0.23 |
5.50 |
0.18 |
3.00 |
0.52 |
4.50 |
0.28 |
5.50 |
0.18 |
6.00 |
0.16 |
3.50 |
0.42 |
5.00 |
0.23 |
6.00 |
0.16 |
6.50 |
0.14 |
3.64 |
0.35 |
5.20 |
0.20 |
6.50 |
0.15 |
7.00 |
0.10 |
|
|
|
|
6.75 |
0.14 |
7.50 |
0.09 |
|
|
|
|
|
|
8.00 |
0.08 |
|
|
|
|
|
|
8.30 |
0.07 |
