грузоподъёмность: | 5,0 Тх 2 м |
Максимальная высота подъема: | 16,8 м |
Максимальная высота подъема (под землей): | 20,5 м |
Максимальный рабочий радиус: | 14.8m x0.3T |
габарит: | 4650mm x 1400mm x 2160mm |
Масса: | 6300kg |

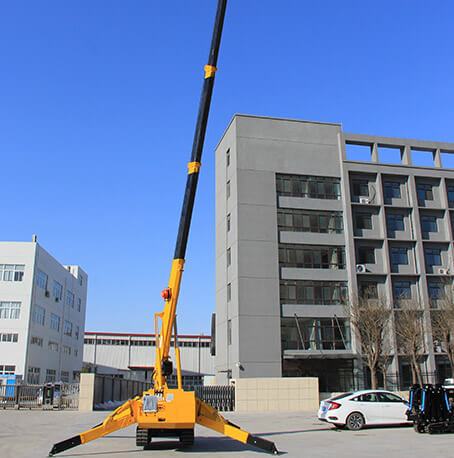

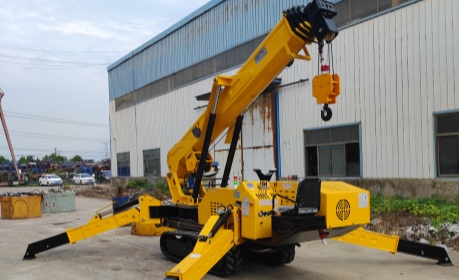

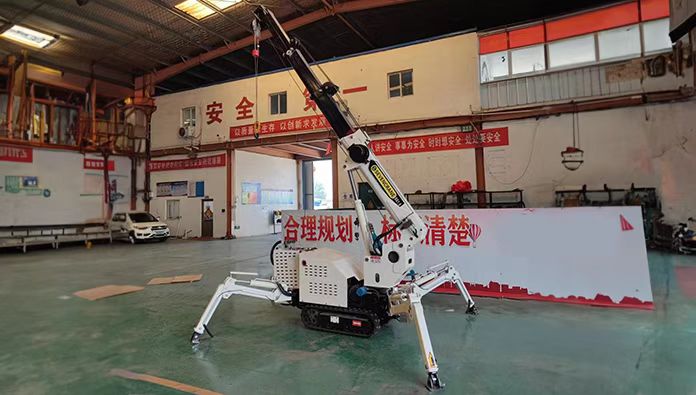

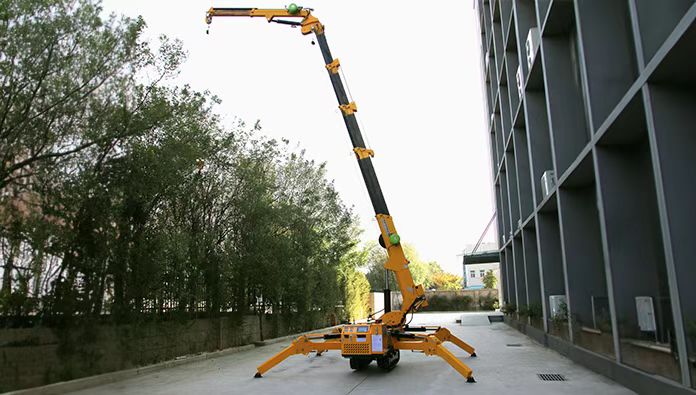

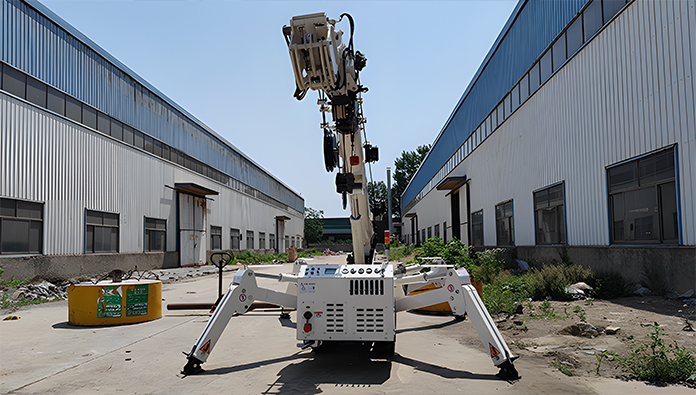

SS5.0 обеспечивает наилучшее сочетание гибкости работы и грузоподъемности.
Имея грузоподъемность 5 тонн, он достаточно компактен, чтобы его можно было поднимать в ограниченном пространстве.
От электростанций до доков, от торговых центров до операций на крышах — SEVENCRANE SS5.0 обладает идеальным сочетанием гибкости работы и мощности.
Этот мини-гусеничный кран может обрабатывать груз массой 5 тонн в радиусе 2 метров.
SS5.0 можно управлять с помощью джойстика или радиопульта дистанционного управления для точного размещения груза.
Модель |
СС5.0 |
|
параметр |
5,00 х 2,0 м |
|
Максимальный рабочий радиус |
14.8m x0.3t |
|
Максимальная высота подъема земли |
16,8 м |
|
Устройство лебедки |
Скорость крюка |
Slow speed 6m/min; fast speed 11m/min |
Веревка |
10mmx 70m |
|
Телескопическая система |
Тип стрелы |
Полностью автоматический 5-секционный |
Длина стрелы |
4.4m~15.6m |
|
Crane Boom Extension Speed |
40sec |
|
повышение и понижение |
Угол/время стрелы |
0~78° /46sec |
Система поворота |
Slew Angle/Speed |
360° continuous/120sec |
Аутригер |
Активная форма аутригера |
Manual rotation, automatic support |
Максимальные расширенные размеры |
5600mm x 5560mm x 5000mm |
|
Тяговая система |
Режим работы |
Гидравлический двигатель |
Скорость работы |
Low speed 0~0.8km/ h, high speed 0~2km/h |
|
Способность подниматься в гору |
20° |
|
Длина земли x ширина |
2200mm x 300 mm x 2 |
|
Давление на грунт |
49,0 кПа (0,50 кгс/см2) |
|
Дизель |
Модель |
4TNV88(ЯНМАР) |
Объем двигателя |
2,19 л |
|
Максимальная мощность |
27kw |
|
Стартовый метод |
Электрический запуск |
|
Топливо |
дизель |
|
Емкость топливного бака |
43L |
|
Электрический двигатель |
Модель |
YE2-160L-6 |
Рабочее напряжение |
380 В (50 Гц) |
|
мощность |
11кВт |
|
Измерение |
Длина * Ширина * Высота |
4650mm x 1400mm x 2160mm |
Масса |
Вес автомобиля |
6300kg |
Устройства безопасности |
Ограничитель крутящего момента, индикаторы состояния, устройство сигнализации, аварийная кнопка, система предотвращения опрокидывания, система блокировки управления, выравнивание одним ключом. |

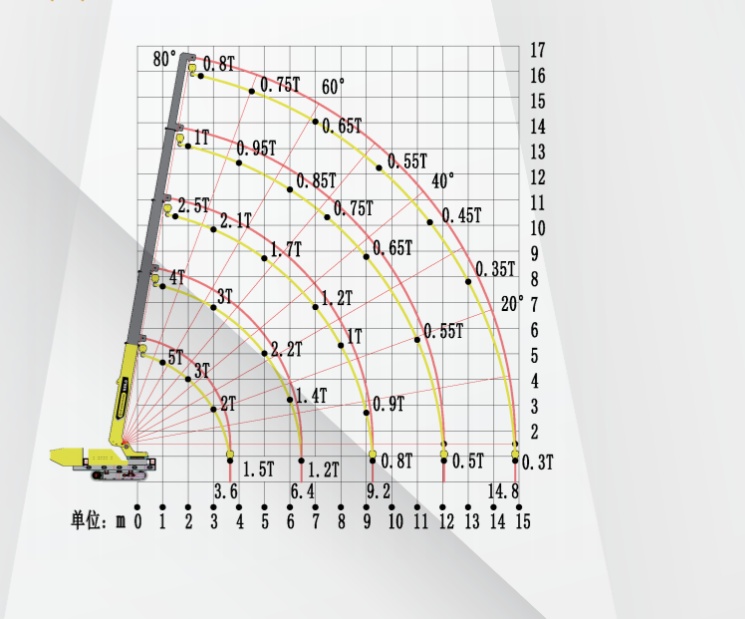

Общая номинальная нагрузка выносных опор в максимальных положениях
4.4m boom |
7m boom |
9.8m boom |
12.6m boom |
15.6m boom |
|||||
Рабочий радиус (м) |
Номинальная нагрузка (т) |
Рабочий радиус (м) |
Номинальная нагрузка (т) |
Рабочий радиус (м) |
Номинальная нагрузка (т) |
Рабочий радиус (м) |
Номинальная нагрузка (т) |
Рабочий радиус (м) |
Номинальная нагрузка (т) |
1.0 |
5.0 |
1.0 |
4.0 |
1.5 |
2.5 |
2.0 |
1.0 |
2.5 |
0.8 |
2.0 |
3.0 |
3.0 |
3.0 |
3.0 |
2.1 |
4.0 |
0.95 |
4.5 |
0.75 |
3.0 |
2.0 |
5.0 |
2.2 |
5.0 |
1.7 |
6.0 |
0.85 |
7.0 |
0.65 |
3.6 |
1.5 |
6.0 |
1.4 |
7.0 |
1.2 |
7.5 |
0.75 |
9.5 |
0.55 |
6.5 | 1.2 |
8.0 |
1.0 |
9.0 |
0.65 |
11.5 |
0.45 |
||
9.0 | 0.9 | 11 | 0.55 |
13 |
0.35 |
||||
9.2 | 0.8 | 12 | 0.5 |
14.8 |
0.3 |
